This section is not yet complete and will be further expanded.
|
|
|
|
|

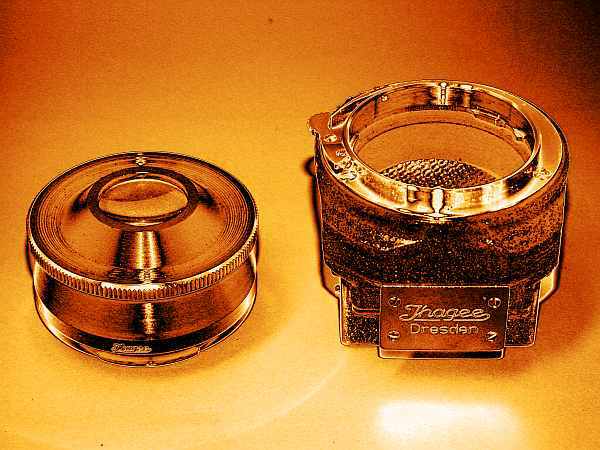

3.1. The Ihagee Lens Magnifier Insert (No. 308.01):

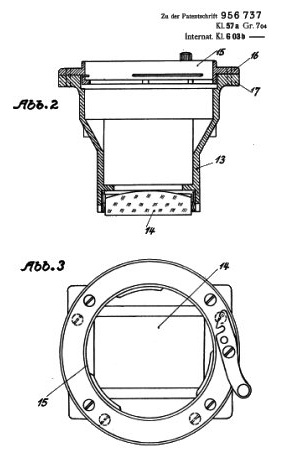

(German Patent No. 956737 of July 10, 1952) Instead of the waist-level finder or prism insert, the Ihagee Lens Magnifier Insert can also be used for macro and micro photography to improve focus of the viewfinder image. The lens magnifier, which connects via the Exakta bayonet mount, can easily be replaced with a better corrected camera lens. When inserting the Lens Magnifier Insert into the camera, the camera's front plate occasionally catches on the insert's front slot; in this case, the camera's front plate should be straightened.
Two versions of the Lens Magnifier Insert are known:
- Version 1 (from 1952) - Bayonet attached with 4 screws, outer diameter of the bayonet ring 54 mm
- Version 2 (from 1957) - Bayonet attached with 3 screws, outer diameter of the bayonet ring 52 mm
|
|
|
|
At least three versions of the matching Ihagee lens magnifiers are currently known:
- Version 1a (from 1952) - Housing height (without bayonet) 19 mm, magnifying lens diameter 23 mm, with holes for screw-in tool on magnifying lens mount
- Version 1b (from 1952) - Case height (excluding bayonet) 19 mm, lens diameter 23 mm, without holes for screw-in tool, chrome trim ring on lens mount
- Version 2 (from 1957) - Case height (without bayonet) 23 mm, magnifying lens diameter 18 mm
|
|
|
|

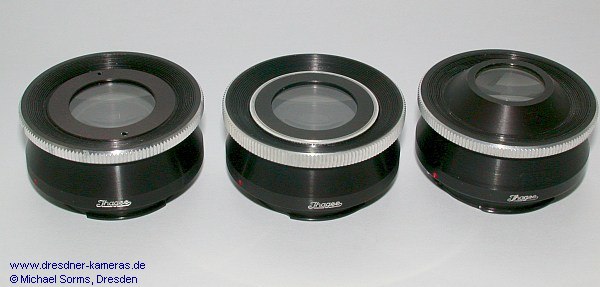

At least three versions of the Ihagee lens magnifiers are currently known.
|
|
|
|
 |
|
|
Ihagee lens magnifier version 1a (from 1952), housing height 19 mm, lens diameter 23 mm, with holes for screw-in tool on lens mount
|
|
|
 |
|
|
Ihagee lens magnifier version 2 (from 1957), housing height 23 mm, lens diameter 18 mm
|
|
|
|
|
|
3.2. ?Stereflex? stereo insert
A rare accessory is the ?Stereflex? stereo insert
(Ihagee No. 306) in conjunction with the Zeiss-Jena stereo attachment ( see section Exakta accessories ), which was shown as a prototype or very early version at the Leipzig Trade Fair in 1952 (?Die Fotografie? issue 11, 1952) and was produced from 1955 onwards.
|
|
|
|
4. Matt magnifying lenses, clear magnifying lenses, focusing screens and Fresnel lenses for Exakta and Exa cameras
|
|
|
|
|
|
|
Parts of the following section are available as a PDF file
in the download area .
|
|
|
|
|
Table 4.1: Frosted magnifying glasses and clear magnifying glasses (glass version)
|
|
|
|
|
No.
|
illustration
|
Designation
|
Ihagee number for type 1
|
A&R No.*)
|
Sources
|
|
Ihagee number for type 2
|
|
Ihagee number for type 3
|
|
01
|
|
Matt magnifying glass,
fully frosted
(standard version)
|
301.01-8
|
1
|
|
|
302.01-16
|
KF; IHA-ET
|
|
370.01-25
|
KF; IHA-ET
|
|
03
|
|
Matt magnifying glass
with clear spot 3 mm and crosshairs
|
301.03
|
5
|
KF; IHA-ET, LIT
|
|
302.03
|
KF; IHA-ET
|
|
371.03
|
IHA-ET
|
|
04
|
|
Matt magnifying glass
with clear spot 10 mm and crosshairs
|
301.04
|
6
|
KF; IHA-ET, LIT
|
|
302.04
|
KF; IHA-ET
|
|
371.04
|
IHA-ET
|
|
05
|
|
Matt magnifying glass
with crosshairs and millimeter scale
|
301.05
|
10
|
KF; IHA-ET
|
|
302.05
|
KF; IHA-ET
|
|
371.05
|
IHA-ET
|
|
06
|
|
Matt magnifying glass
with crosshairs and 1/16 inch graduations
(1 inch = 25.4 mm;
1/16 inch = 1.5875 mm)
|
301.06
|
10
|
IHA-ET
|
|
302.06
|
IHA-ET
|
|
371.06
|
IHA-ET
|
|
07
|
|
Matt magnifying glass
with 5x5 mm square mesh
|
301.07
|
8
|
IHA-ET
|
|
302.07
|
IHA-ET
|
|
371.07
|
IHA-ET
|
|
08
|
|
Matt magnifying glass
with square mesh 1/8 inch
(=3.175x3.175 mm)
|
301.08
|
8
|
IHA-ET
|
|
302.08
|
IHA-ET
|
|
371.08
|
IHA-ET
|
|
09
|
|
Matt magnifying glass
with crosshairs
|
301.09
|
3
|
IHA-ET
|
|
302.09
|
IHA-ET
|
|
371.09
|
IHA-ET
|
|
10
|
|
Magnifying glass
with crosshairs
|
301.10
|
4
|
KF; IHA-ET; LIT
|
|
302.10
|
KF; IHA-ET
|
|
371.10
|
I HA-ET
|
|
11
|
|
Magnifying glass
|
301.11
|
2
|
IHA-ET
|
|
302.11
|
I HA-ET
|
|
371.11
|
I HA-ET
|
|
12
|
|
Matt magnifying glass
with clear spot 3 mm
|
301.12
|
-
|
IHA-ET
|
|
302.12
|
I HA-ET
|
|
371.12
|
I HA-ET
|
|
13
|
|
Matt magnifying glass
with clear spot 10 mm
|
301.13
|
7
|
IHA-ET
|
|
302.13
|
I HA-ET
|
|
371.13
|
I HA-ET
|
|
14
|
|
Magnifying glass
with crosshairs and millimeter scale
|
301.14
|
12
|
IHA-ET
|
|
302.14
|
I HA-ET
|
|
371.14
|
I HA-ET
|
|
15
|
|
Klarlupe
mit Quadratnetz 1/8 Inch
(=3,175x3,175 mm)
|
301.15
|
-
|
IHA-ET
|
|
302.15
|
IHA-ET
|
|
371.15
|
IHA-ET
|
|
16
|
|
Klarlupe
mit Fadenkreuz und 1/16 Inch-Teilung
(1 Inch=25,4 mm;
1/16 Inch=1,5875 mm)
|
301.16
|
-
|
IHA-ET
|
|
302.16
|
IHA-ET
|
|
371.16
|
IHA-ET
|
|
17
|
|
Mattlupe mit Motivbegrenzung verwendbar für Brennweite
50-60 mm.
Bildfelder für Fernobjektive 135, 180, 300 mm
|
301.17
|
18
|
IHA-ET
|
|
302.17
|
IHA-ET
|
|
371.17
|
IHA-ET
|
|
18
|
|
Klarlupe
mit Quadratnetz 5x5 mm
|
301.18
|
9
|
IHA-ET
|
|
302.18
|
IHA-ET
|
|
371.18
|
IHA-ET
|
|
19
|
|
Mattlupe mit horizontalen Messkeilen
|
- (1)
|
17
|
|
|
nur Typ 2 existent (2)
|
KF; IHA-WM; LIT
|
|
- (1)
|
|
|
20
|
|
Mattlupe mit 2 Einstellebenen
(Messraster nach Joseph Dahl) (3)
|
-
|
-
|
|
|
nur Typ 2 existent (2)(3)
|
KF; LIT
|
|
-
|
|
|
|
|
|
Bemerkungen:
*) Aguila, Clement; Rouah, Michel: Exakta Collection 1933-1987.
(1) Existenz dieses Typs der Lupe unwahrscheinlich
(2) Existenz dieses Typs der Lupe bekannt aber Ihagee-Nummer unbekannt
(3) Bei
dieser Mattlupe handelt es sich eine Ausführung mit Messraster nach Joseph Dahl. Auf der Unterseite der Mattlupe befinden sich mehrere diagonale ?Teil?-Mattscheiben in zwei unterschiedlichen
Ebenen. Die exakte Scharfstellung ist erreicht, wenn beide Einstellebenen den gleichen Kontrast und die gleiche Schärfung aufweisen. In welcher Stückzahl diese Lupen existieren, ist nicht bekannt.
|
|
|
|
Tabelle 4.2: bildaufhellende Fresnellinsen (Kunststoffausführung)
|
|
|
|
|
Nr.
|
Abbildung
|
Bezeichnung
|
Ihagee-Nr. für Typ 1
|
A&R-Nr.*)
|
Quellen
|
|
Ihagee-Nr. für Typ 2
|
|
Ihagee-Nr. für Typ 3
|
|
40
|
|
Fresnellinse mit Mattring und Mikroraster
|
- (1)
|
15
|
|
|
Typ 2 existent (2)
|
KF; IHA-WM;LIT
|
|
Typ 3 existent (2)
|
KF; IHA-WM;LIT
|
|
41
|
|
Fresnellinse mit Mattring, Mikroraster und horizontalen Messkeilen
|
- (1)
|
16
|
|
|
nur Typ 2 existent (2)
|
KF; IHA-WM; LIT
|
|
- (1)
|
|
|
42
|
|
Fresnellinse mit Mattring, Mikroraster und diagonalen Messkeilen
|
- (1)
|
-
|
|
|
nur Typ 2 existent (2)
|
KF; IHA-WM; LIT
|
|
-
|
|
|
|
|
|
Bemerkungen:
*) Aguila, Clement; Rouah, Michel: Exakta Collection 1933-1987.
(1) Existenz dieses Typs der Lupe unwahrscheinlich
(2) Existenz dieses Typs der Lupe bekannt aber Ihagee-Nummer unbekannt
|
|
|
|
Tabelle 4.3: Planmattscheiben für Reproduktionen (Glasausführung)
|
|
|
|
|
Nr.
|
Abbildung
|
Bezeichnung
|
Ihagee-Nr. für Typ 4
|
A&R-Nr.*)
|
Quellen
|
|
22
|
|
Mattscheibe
|
308.22
|
1
|
IHA-ET
|
|
23
|
|
Mattscheibe mit Fadenkreuz
|
308.23
|
-
|
IHA-ET
|
|
24
|
|
Mattscheibe mit Fadenkreuz und Millimetereinteilung
|
308.24
|
-
|
IHA-ET;
KF
|
|
25
|
|
Mattscheibe mit Quadratnetz 5x5 mm
|
308.25
|
-
|
IHA-ET
|
|
26
|
|
Klarscheibe mit Quadratnetz 5x5 mm
|
- (2)
|
9
|
A&R
|
|
27
|
|
Mattscheibe mit Fadenkreuz und Millimetereinteilung und
Klarfleck 10 mm
|
- (2)
|
11
|
A&R
|
|
|
|
|
Bemerkungen:
*) Aguila, Clement; Rouah, Michel: Exakta Collection 1933-1987.
(1) Existenz dieses Typs der Scheibe unwahrscheinlich
(2) Existenz dieses Typs der Scheibe bekannt aber Ihagee-Nummer unbekannt
|
|
|
|
Tabelle 4.4: Erklärung der Lupentypen nach Ihagee-Ersatzteilliste
|
|
|
|
|
Lupen-Typ
|
Verwendung
|
Länge x Breite
|
Höhe (Dicke)
|
|
Lupen mit Ihagee-Nr. 301?
(hier intern als Typ 1 bezeichnet)
|
verwendbar in Lichtschachteinsätzen alte Ausführung (bis
Exakta Varex IIa bzw. bis Exa 0 vor 1961)
|
39x28 mm
|
28 mm
|
|
Lupen mit Ihagee-Nr. 302?
(hier intern als Typ 2 bezeichnet)
|
verwendbar in Lichtschachteinsätzen neue Ausführung (ab Exakta
Varex IIa Modell 1961 bzw. ab Exa 0 Modell 1961)
|
38x26 mm
|
7 bzw. 8 mm
|
|
verwendbar in allen Prismeneinsätzen
|
|
verwendbar in Objektivlupeneinsätzen
|
|
Lupen mit Ihagee-Nr. 370 bzw. 371?
(hier intern als Typ 3 bezeichnet)
|
verwendbar als festes Einbauteil in den Exa II-Modellen (Exa
II bis Exa 500)
|
38x26 mm
|
7 bzw. 8 mm
|
|
Planmattscheiben mit Nr. 308?
(hier intern als Typ 4 bezeichnet)
|
verwendbar in Lichtschachteinsätzen neue Ausführung (ab Exakta
Varex IIa Modell 1961 bzw. ab Exa 0 Modell 1961)
|
38x26 mm
|
2,5 mm
|
|
verwendbar in allen Prismeneinsätzen
|
|
verwendbar in Objektivlupeneinsätzen
|
|
|
|
|
Tabelle 4.5: Erklärung der Quellen
|
|
|
|
|
Bezeichnung
|
Quelle
|
|
A&R
|
Aguila, Clement; Rouah, Michel: Exakta Collection 1933-1987.
|
|
IHA-ET
|
Lupe ist in Ihagee-Ersatzteilliste mit Nummer aufgeführt
|
|
IHA-WM
|
Lupe ist in Werbematerial der Ihagee (später Pentacon) aufgeführt
|
|
KF
|
Lupe gefunden in eigener Kamera, in Fachgeschäft, auf
Sammlerbörse oder bei Sammlerfreunden
|
|
LIT
|
Lupe ist in Literatur beschrieben
|
|
|
|
|
|
|
